동아는 PCB제작 관련 토탈솔루션으로 인라인 양산장비 및 PCB 생산에 관련한 재료도 공급합니다.


PCB 노광기(단면/양면 : 양산용)

Printed Circuit Exposure Systems

Our Printed Circuit Exposure Systems are designed for high resolution and fast exposure for all your imaging needs. Our state of the art designs, features, and controls add up to greater productivity for your printed circuit exposure operation.

5Kw & 8Kw Model Taurus - Two Drawer Double Sided Exposure System

5Kw Model SSX



- Two Drawer Single Sided Exposure System

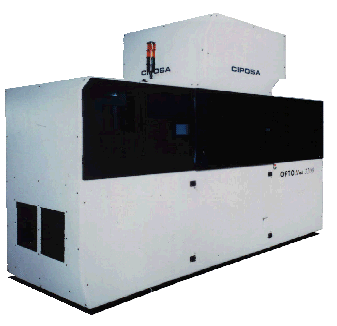

Ciposa OPTO Line® - Automatic Reel to Reel Exposure System

 (pcb21@korea.com)


Model Taurus Exposure System (양면노광기)

Model Taurus

모델: Taurus 제품 사양 및 특징

• 고감도 포토레지스트, 솔더 마스크같은 다양한 종류의 소재를 신속, 간편하게 노광하도록 된 노광기 입니다.
• 25" X 30" (63.5 cm X 76.2 cm)까지 양면, 단면을 노광합니다.
• 양산과 高 생산성을 위한 노광기입니다.
• 캐비넷: 강철로 제작되었으며, 두 개의 긴 덥개로 쉽게 여닫을수 있습니다.
• 램프: 두 개의 할로겐 램프, 무오존 쿼츠(ozone-free quartz)는 공랭식 입니다.
• 균일도: ±10% C.A.D reflector(반사면).
• 냉각: 8,000 BTU/hr. 냉각은 캐비넷에 내장되어 있으며 뒤쪽에 컨덴서가 있습니다.노광 공정중에 터보 팬이 들어와 램프에 직접적으로 냉풍을 공급합니다.
• 샤시: 마이라와 유리 프래임은 메인 프레임 캐리어에서 쉽게 분리되며, 유효 노광 면적은 25" x 31"입니다. 여분의 마이라를 한 개 제공합니다.
• 샤시 드라이브: 견고한 기어 트랙 및 베어링. 가속, 감속 motor로 동작합니다.
• Contact System: ¼ hp 무급유 로터리 진공 펌프로 작동합니다.
• 전 원: 5kW - 208-240 volt, 50/60 hz, 단상, 60 amps. Three phase, 45 amps.
  8kW - 208-240 volt, 50/60 hz, 70 amps, 삼상전류
• 콘트롤: LED 디스플레이로 표시 하며, 진공 게이지, 上下 램프 콘트롤러, 다목적용의 정지, 진행 스위치가 있습니다.
•
• Designed for fast exposure of all image resists for printed circuits (inner layer, outer layer, & solder mask), photochemical machining substrates, and displays - using dry film or liquid photoimageables.
• Double and single-sided exposure of materials.
• Built for high production applications and continuous duty.
• Cabinet: Welded heavy gauge steel construction. Two full length hinge doors for easy access.
• Lamps: Two each metal halide. Air cooled ozone-free quartz.
• Uniformity: ±10% C.A.D reflectors.
• Cooling: 8,000 BTU/hr. air conditioning system is integrated into the cabinet, with condenser mounted in back. Turbo fans direct cool air during exposure and loading. Available with heat exchanger in lieu of air conditioner.
• Chases: Mylar frame and glass frame can be quickly removed from the main frame carrier.Optional glass to glass precision alignment registration system available.
• Chase Drives: Heavy duty gear track and precision steel bearings. Accelerating/decelerating direct drive motor.
• Contact System: Exclusive vacuum system that offers the fastest contact. No manual latching, simply close the frame.
• Electrical: 5kW - 208-240 volt, 50/60 hz, single phase, 60 amps. Three phase, 45 amps. 8kW - 208-240 volt, 50/60 hz, 70 amps, three phase.
• Controls: State of the art Electronic light integrator with LED display and precision accuracy. All controls are conveniently located for easy use.

 (pcb21@korea.com)

MODEL SSX (단면노광기)

The SSX is a self contained, dual drawer, single sided production exposure unit for image resists for printed circuits and displays, using dry film or liquid photoimageables. The SSX includes dual additive, air cooled, ozone free quartz lamps which concentrate all of the effective energy into the precise spectral range required for sharp high resolution imaging.

Features

• Single-sided exposure materials up to 25 ” x 30”. (63.5cm x 76.2cm).

• 고감도 포토레지스트, 솔더 마스크, 액상 포토레지스트같은 다양한 종류의 소재를 신속하게
  노광하도록 디자인 하였습니다.
• 25" X 30" (63.5 cm X 76.2 cm)까지 단면을 노광합니다.
• 양산용으로 高 생산성을 보장합니다.

두 개의 다우티 MAGIC 83 인티그레이터는 노광 프로그램을 10 개까지 까 저장수 .

각 프레임은 서로 독자적으로 프로그램을 할수 있습니다.

진공 프레임은 견고한 기어 랙위에서 스틸 트랙을 따라 움직이는 볼베어링에 의해서 동작합니다.

• 견고한 기어 트랙 및 베어링. 가속, 감속 모터로 동작합니다.

소형이며 유지비가 저렴합니다

에어컨이 내장되어 있으므로 노광중 안정된 냉각특성을 보여줍니다.

두 개의 열배기 덕트를 통해서 열교환기에 연결합니다.

노광 트레이를 손쉽게 크리닝할수 있으며,  5KW, 8KW 두가지의 모델이 있으며, 주문 사양도 가능합니다.

Built for high production applications and continuous duty.

• Two Douthitt MAGIC 83 Integrators allow each frame to have up to 10 memories of exposures programmed.

• Each frame is programmable independent of the other.

• Vacuum frames are power driven on Heavy Duty gear track with precision steel bearings on stainless steel track.

• Electronically controlled accelerating and decelerating motor for smooth operation

• Low operating and maintenance cost.

• Small footprint

• Complete Air conditioning system provides stabilized temperature during loading and exposure.

• Designed to connect to a heat exchanger via dual heat exhaust ducts.

• Convenient access to exposure trays for cleaning.

• Outstanding factory customer service support.

• Available in 5kW or 8kW.

• Custom sizes available.


  Specifications

외형: 53"W x 60"H x 68"D. (135cm x 153cm x 173cm).

• 캐비넷: 강한 철로 제작되었으며, 두 개의 긴 경첩으로 쉽게 작업할 수 있습니다.
• 램프: 두 개의 할로겐 램프, 무오존 쿼츠는 공랭식 입니다.
• 균일도: ±10% C.A.D reflector.
• 냉각: 6,000 BTU/hr. 에어컨은 캐비넷에 내장되어 있으며 뒤쪽에 컨덴서가 있습니다.노광 공정중 에 터보 팬이
  들어와 램프에 직접으로 냉풍을 공급합니다.
• Contact System: ¼ hp 무급유 로터리 진공 펌프로 작동합니다.
• 전원: 5kW - 208-240 volt, 50/60 hz, 단상 40 암페어/ 단상 30 암페어,
                      8kW - 208-240 volt, 50/60 hz, 단상 55암페어

• 콘트롤: LED 디스플레이로 표시 하며, 진공 게이지, 上下 램프 콘트롤러, 다목적용의 정지, 진행의
  스위치가 있습니다.

  Dimensions: 53" W x 60" H x 68"D. (135cm x 153cm x 173cm).

Cabinet: Welded heavy gauge steel construction. Two full length hinge doors for easy access.

Lamps: Metal halide. Air cooled ozone-free quartz.

Uniformity: +/- 10% C.A.D. reflectors.

Cooling: 8000 BTU/hr. air conditioning system is integrated into the cabinet, with condenser mounted in back. Turbo fans direct cool air onto drawers and lamps during exposure and loading. Available with a heat exchanger in lieu of air conditioner.

Contact System: Exclusive vacuum system that offers the fastest contact. No manual latching, simply close the frame.

Electrical: 5kW — 208-240 volt, 50/60 hz, single phase, 40 amps. Single phase, 35 amps. 8kW — 208-240 volt, 50/60 hz, 55 amps, single phase.

Controls: State of the art Electronic light integrator with LED display and precision accuracy. All controls are conveniently located for easy use.



자세한 문의는 동아로 문의 바랍니다.

(pcb21@korea.com)
